Москва
Каркас из клеёной древесины
Частный бассейн

В залах бассейнов несущими конструкциями являются линзообразные фермы пролётами от 30 до 48 м. На этом объекте впервые применены линзообразные сборные большепролетные фермы со стыками поясов по длине на основе «системы ЦНИИСК». Такие фермы отличаются эффективностью и технологичностью изготовления. Они, в сравнении с треугольными и полигональными фермами, имеют меньшую строительную высоту (обычно 1/8 L), эстетичны в интерьере, устойчивы в монтаже (благодаря пониженному центру тяжести), не требуют развязки нижнего пояса. В статическом отношении для ферм-линз характерны практически одинаковые усилия во всех панелях обеих поясов по длине пролета. Усилия в решетке — относительно небольшие и часто — со знаком минус (сжатие). Это существенно упрощает их конструктирование, поскольку узлы присоединения решетки могут устраиваться на болтах и нагелях.

Конструктивная схема здания бассейна принята каркасной комбинированной. На защемлённые в фундаментах железобетонные колонны на отметке +8,745 м с шагом 5 м шарнирно опираются трёхшарнирные гнутоклеёные арки циркульного очертания пролётом 43 м с металлическими затяжками.

Металлическая затяжка арки состоит из трёх полосовых элементов сечением 16×170 мм в пролёте и двух стержней с пластиной (в виде вилки) в опорах. На монтаже полосовые элементы собирались на болтах и металлических накладках в затяжку ломаного очертания для создания строительного подъёма. После сборки затяжки, выполнялась огнезащитная обработка и облицовка клеёными деревянными элементами. Облицовка применена с целью повышения жёсткости и огнестойкости металлической затяжки, а также по конструктивным и декоративным соображениям.

В настоящее время крытые бассейны с применением конструкций из клеёной древесины являются востребованной и рациональной областью строительства, как в России, так и за рубежом. Здесь открывается возможность максимальной реализации достоинств клеёной древесины, в частности, коррозиестойкости, долговечности, эстетичности интерьера, особенно при больших пролётах. Этому способствуют благоприятные условия эксплуатации в таких сооружениях, когда естественным путём внутри здания поддерживается оптимальный температурно-влажностный режим для деревянных конструкций: относительная влажность воздуха в пределах 45-65%, температура до 35°С.

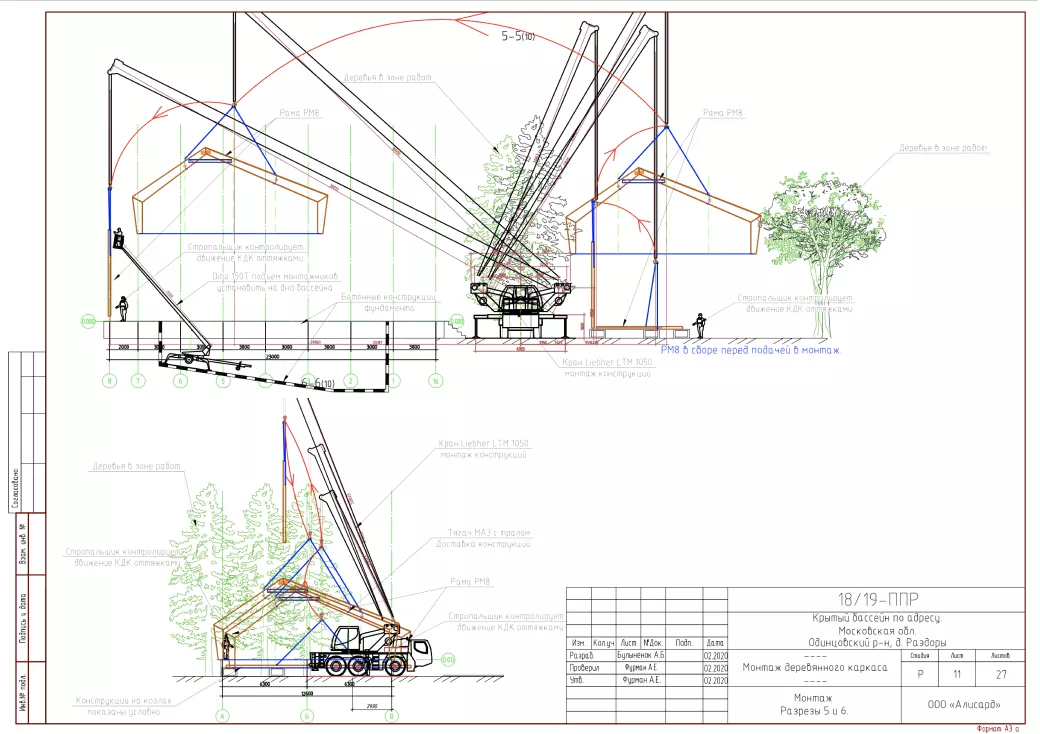

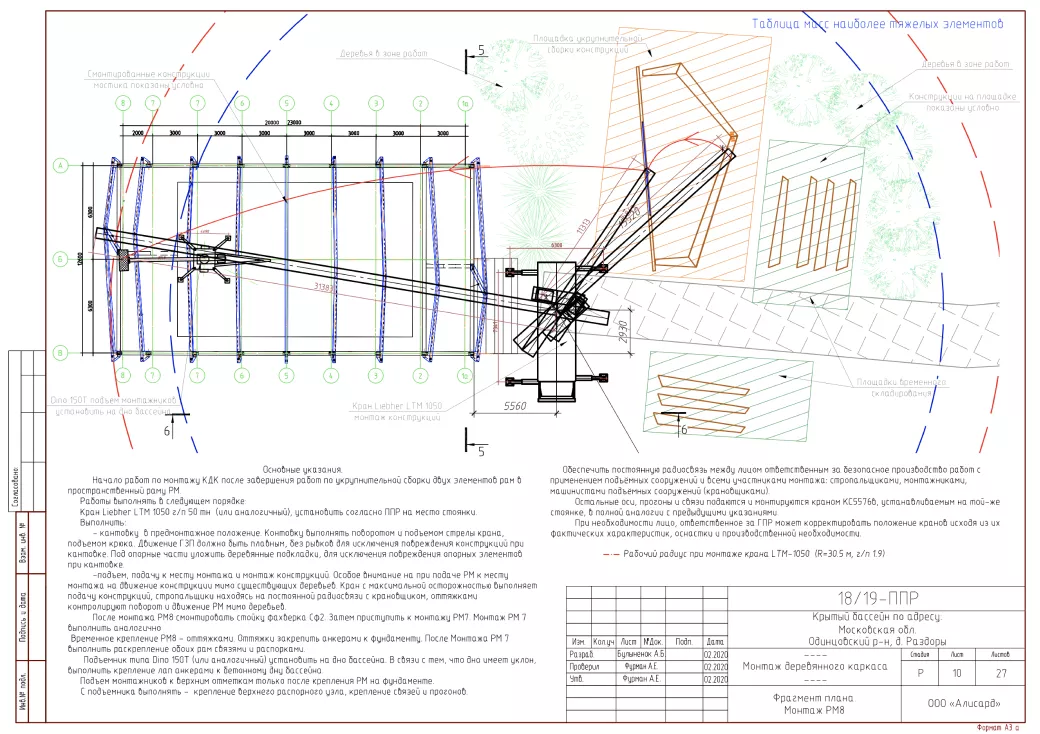

Проектирование ППР
